新闻中心

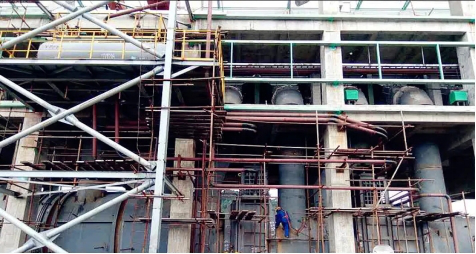

贵州某钢厂烧结机烟道和除尘设备在运行过程中遇到严重的磨损和腐蚀问题，由于工作环境温度过高，一般的有机类耐磨涂料很难适用，而无机类耐磨材料对金属的粘接性比较差，很难适用。目前多采用龟甲网填充无机耐磨料的方法，但选用龟甲网工期太长，单位面积造价太高，而且在运行过程中会发生大面积脱落的现象，效果很不理想。

洛阳耐普特新材料经多年研究选用高性能耐磨、抗蚀材料（如陶瓷、碳化硅、金刚砂、钛合金等）与无机高温粘接剂复合得到的高性能互穿网络结构耐高温、耐磨损聚合陶瓷材料改性环氧粘钢胶,具有与金属粘接强度高，热膨胀系数与金属相当（不易脱落），耐温高（达200℃）等优点 。

使用方法

1、表面处理：对需处理部位进行粗化处理，角磨机打磨或喷砂等；对粗化处理过的表面进行清洗；处理过的表面应是粗化的干燥新鲜基材表面，并且应无油污、无粉尘；

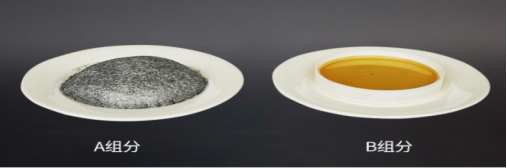

2、配制：在NPT-C-16-30耐磨防腐涂层固化前按质量A：B=4：1配比BD766并搅拌均匀，并在40min内用完。一般是边施工边配胶，一次配胶量最大不能超过20公斤，过多胶凝固的过快，还没用完已经部分凝固而不能使用。可根据实际温度冬天可适当多配，夏天适当少配；

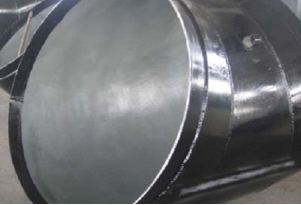

3、涂敷：NPT-C-16-30耐磨防腐涂层厚度是1－4mm，应将混合好的材料逐层涂敷于待修部位，第一层要压实，使之与基材充分浸润。每层的厚度应控制在0.5－1mm以下,待上一层干燥后涂敷下一层,前后两次涂敷时间取决于施工时的温度和涂层的厚度,涂层厚度0.5mm时冬季大于10小时,夏季大于4小时;

4、固化：涂层涂到规定的尺寸后一般需放置24小时后才能投入使用。

点击购买

包装规格：500g/组   1kg/组   2kg/组   10kg/组  30kg/组  另可定制包装

我们就是耐磨修复专家：洛阳耐普特新材料科技有限公司

欢迎关注

微博：洛阳耐普特新材料科技有限公司

微信：ly-npt

网站：www.lynpt.com

 技术咨询:17737905110     0379-60679277
